​称重传感器好坏判断方法

如何称重传感器好坏判断？市面上的检重秤/电子称大多采用电阻应变片式称重传感器（模拟）作为称重机构核心部件，实现了对物料的快速、准确的称量。当电子称数据不稳定、跳变，或出现E1等故障代码时，说明称重传感器已损坏了。称重传感器可根据实际情况选用直观法、替代法、比较法、插拔法、代码诊断法进行判断，下面进行详细介绍。

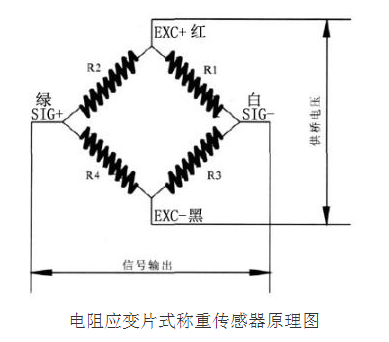

电阻应变片式称重传感器原理图

称重传感器好坏判断的五种方法

一：直观法

仔细观察称重传感器外观是否有变形，裂纹等情况，若出现这些情况，需要更换新的传感器。

二、插拔法

  对称重传感器好坏的检测，可以借助万用表其性能、技术参数进行测量，与生产厂家使用说明书提供及平时检修总结出来的技术数据进行对比，从而找出发生故障的传感器。

1、阻抗判断法：切断工作电源，逐个将传感器的输出、输入线拆开，若用万用表测量输出、输入阻抗和信号电缆各芯与屏蔽层的绝缘性能（测量电阻值）下降，即可判断出该只传感器有故障。

2、输出信号判断法：

有时称重传感器损坏，但阻抗并没有很大变化，果采用阻抗法无法检测出传感器的好坏，可采用此法作进一步地检测。

给仪表送电后，逐个将传感器的输出线拆掉，需要注意的是在拆线过程中要特别小心操作以防触电，且不可将输出线与输入激励线短路，在空载情况下，用万用表直流mV档测其输出线的mV值。

假定额定激励电压为U（V），传感器的灵敏度为M（mV/V），传感器载荷重量为K（kg），传感器的额定容量为F（kg），则每只传感器输出电压应为：U×M×K/F（mV）

同一衡器同型号的传感器在无载荷情况下其输出mv值基本一致。若超出计算值或传感器的额定输出且输出不稳定，即可判断该只传感器有故障。

三、替代法

如上两种方法无法检测出故障称重传感器可用此法。将所有传感器的连线拆掉，先接入一个传感器的信号，如秤显示正常，可将传感器逐并联接入，观察显示情况，接入某个后显示不稳定，则该只为故障传感器。也可采用在通电情况下，逐个拆下传感器的方法，当拆下某只传感器、显示正常了，那么刚拆下的那只传感器就有故障。

测量传感器阻值，通过阻值判定传感器好坏

1：输入电阻≧输出电阻＞桥阻。

2：一般情况下桥阻之间相等或者两两相等，称重传感器任意激励端到两个信号端的两个电阻相差2Ω。说明传感器的电桥受到了损坏，无法再恢复。

（注：输入电阻为EXC+到EXC-之间的电阻，输出电阻为SIG+到SIG-之间的电阻，桥阻为EXC+到SIG+，EXC+到SIG-，EXC-到SIG+，EXC-到SIG-之间的电阻）

四、比较法

在检重控制器中找到传感器连接端，测定传感器连接电路。

正常情况下，激励电压（EXC+到EXC-之间）是5-10V，输出电压（SIG+到SIG-之间）在设备空载时接近于0，小于传感器最大输出量。（传感器最大输出量=激励电压*传感器灵敏度，检重秤传感器灵敏度以2mV/V居多），超出此范围则联系服务商申请更换传感器。

五、代码诊断法

当电子称/检重秤出现故障代码时，可以找出其使用说明书，一一核对，并按上面的方法进行维修。

称重传感器好坏判断【案例分析】

一台30t电子地磅其示值时正时负，称重误差比较大。

对其进行故障分析认为有两种可能：一是机械结构出现故障；二是称重传感器损坏。

故障处理方法：用一辆3t铲车压四角，发现其中一角误差特 别大。估计传感器发生故障。脱开接线盒内各传感器引线， 用万用表测其输入输出电阻差值不太大。重点测量差值较大 的那一个角的传感器，发现输入电阻变化较大（正常值为382 Q±4Q），更换该只传感器，故障即排除。

以上就是关于称重传感器好坏判断的一系列知识，当确认称重传感器出现故障后，处理时应遵循此步骤：观察(故障观察)——分析(故障原因)——检测(为故障判断提供依据或对判断结果加以验证)——修复(修理或更换)——检定(系统调试后对其计量性能进行测试)。
